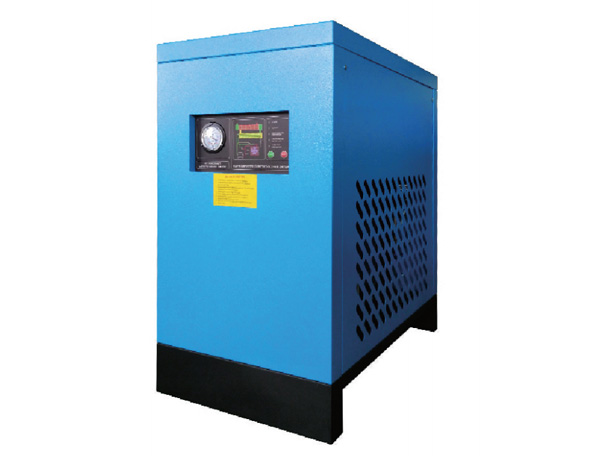

冷冻式压缩空气干燥机

工作条件和设计参数

铜管换热器、蒸发器和冷凝器均经过防腐处理。设计简单可靠，排放压力露点稳定在2-10℃。先进的控制系统，配有压力表、高低超压和过载保护指示。污染。

冷却方式：风冷/水冷

处理气量：1.2-400m³/min

制冷剂：R134A\R407C

进气压力：8 bar
工作压力：13 bar
压力损失：0.2 bar
压力露点：2℃～10℃@PDP
进气温度：5℃～80℃
环境温度：5℃～40℃
进气温度：80℃

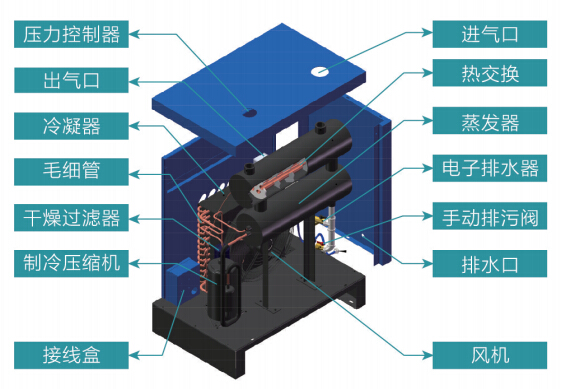

产品特点

◆ 总成不锈钢，耐腐蚀性强，对清洁空气无二次污染。（1m³/mim～8m³/min）
◆ 稳定的铜管换热器、蒸发器和冷凝器，经防腐处理。（10m³/mim～400m³/min）
◆ 加厚的蒸发器管路使干燥机更稳定。
◆ 制冷系统配置完善。初始部件来自国外知名牌子，以确保高效、系统可靠的运行和寿命。
◆ 换热器内外波纹管，提高冷却空气利用率。逆流结构回温完善，不结冰。
◆ 外置冷却风扇，体积大。噪音低，开关频繁，使用寿命长。阿姆斯壮泡沫阻燃绝热材料。冷却空气损失小。

CSW和PSW系列冷冻压缩空气干燥机修正系数

进气温度
进气压力(bar)
环境温度（风冷）
冷却水温度（水冷）

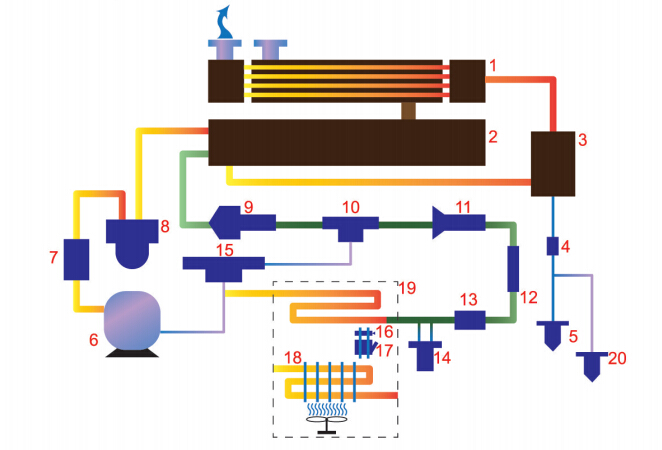

技术流程

1、空气热交换器
2、蒸发器
3、气液分离器
4、防堵排水过滤器
5、手动排污阀
6、制冷压缩机
7、吸气过滤器
8、汽化器
9、分液器
10、气液混合器
11、热力膨胀阀
12、视镜
13、干燥过滤器
14、储液器
15、热力旁通阀
16、水量调节阀
17、水质过滤器
18、冷凝器（风冷）
19、冷凝器（水冷）
20、自动排水器

CSW & PSW系列冷冻式空气干燥机（风冷型）技术参数表

产品型号	处理气量	压缩机功率	电源	空气接管	外形尺寸（mm）			设备重量
产品型号	Nm³/min	KW	V/Ph/Hz	口径	长	宽	高	KG
PSW-1HTF	1.2	0.85		Rc1"	630	450	640	50
PSW-2HTF	2.4	1		Rc1"	700	450	830	80
PSW-3HTF	3.8	1.25	110/220/240	Rc1.5"	850	500	920	105
PSW-6HTF	6.5	1.5	/1/50(60)	Rc1.5"	880	550	1020	150
PSW-8HTF	8.5	1.8		Rc1.5"	1050	580	1000	160
CSW-10HTF	10.7	2.5		Rc2"	1180	670	1080	240
CSW-13HTF	13.5	2.5		Rc2"	1180	670	1080	260
CSW-15HTF	18	3		DN65	1400	640	1310	310
CSW-20HTF	25	4	220/380/415/440	DN80	1400	640	1310	400
CSW-25HTF	28	4.5	/3/50(60)	DN80	1700	850	1470	450
CSW-30HTF	35	6.5	220/380/415/440	DN100	1840	850	1520	780
CSW-40HTF	45	8.8		DN100	2100	1050	1700	820
CSW-50HTF	55	10.2		DN125	2450	1100	1700	900
CSW-60HTF	65	13		DN125	2550	1100	1840	1100

CSW & PSW系列冷冻式空气干燥机（水冷型）技术参数表

产品型号	处理气量	压缩机功率	冷却水量	电源	空气接管	外形尺寸（mm）			设备重量
产品型号	Nm³/min	KW	Nm³/h	V/Ph/Hz	口径	长	宽	高	KG
CSW-10HTF	10.7	2.5	3.0		Rc2"	1180	670	1080	240
CSW-20HTF	25	4.0	7.2		DN80	1400	640	1310	400
CSW-30HTF	35	5.0	11.2		DN100	1650	650	1590	780
CSW-40HTF	45	7.5	14.5		DN100	1850	850	1630	980
CSW-50HTF	55	9	19.5		DN125	2100	920	1645	1150
CSW-60HTF	65	11	21.8		DN125	2150	980	1755	1250
CSW-80HTF	85	15	25.5	220/380/415/440	DN150	2420	1340	1900	1600
CSW-100HTF	110	18.5	29.5	/3/50(60)	DN150	2650	1200	1890	2200
CSW-150HTF	160	30	38	220/380/415/440	DN200	3500	1600	1850	3000
CSW-200HTF	210	37	48.8		DN200	3400	1420	2300	3200
CSW-250HTF	260	45	72	220/380/415/440	DN250	3800	2200	2100	3700
CSW-300HTF	310	60	72		DN250	4100	2400	2300	4100
CSW-350HTF	360	67.5	110		DN300	4300	2500	2400	4500
CSW-400HTF	410	75	110		DN300	4500	2600	2400	4900
